Boule planétaire de mélange et de broyage de petits matériaux de laboratoire

Moulin



Aperçu:

1. Le broyeur planétaire à boulets est un équipement nécessaire pour le mélange, le broyage fin, la préparation d'échantillons, la dispersion de nanomatériaux, le développement de nouveaux produits et la préparation de la production de matériaux de haute technologie à petit volume.

2. Le broyeur à boulets planétaire est petit, complet, à haut rendement et à faible bruit, ce qui en fait l'équipement idéal pour les unités de recherche scientifique, les établissements d'enseignement supérieur, les laboratoires d'entreprise pour obtenir des échantillons de recherche sur les microparticules. (Quatre échantillons pour chaque expérience).

3. Il peut être équipé d'un broyeur à boulets sous vide; l'échantillon peut être broyé sous vide. Il est largement utilisé dans la géologie, l'exploitation minière, la métallurgie, l'électronique, les matériaux de construction, la céramique, les produits chimiques, l'industrie légère, la médecine, la beauté, la protection de l'environnement et d'autres départements.

4. Il peut régler la vitesse, le temps de rotation avant et arrière et le temps de broyage total en fonction des exigences du processus.



Boule et pot en option

1. Matériau du réservoir de broyage à boulets : acier inoxydable, agate, corindon, carbure de tungstène, nylon, zircone, polytétrafluoroéthylène, doublé de polyuréthane, etc. Le principe de choix est que le matériau du broyeur à boulets ne peut affecter l'aspect du matériau à broyer ; Broyage facile à l'oxydation, doit être des matériaux isolés à l'air, vous pouvez utiliser un réservoir de broyeur à boulets sous vide.

2. Le matériau de la boule de meulage est: acier chromé, acier inoxydable, agate, alumine, zircone, le principe de sélection est que le matériau de la boule de meulage sur le matériau à polir n'affecte pas l'apparence de la pollution; La densité et la dureté du matériau de la bille de broyage doivent être supérieures à celles du matériau abrasif ; Les spécifications du broyeur à boulets sont : Φ5, Φ8, Φ10, Φ15, Φ20



Principe de fonctionnement:

La série TMAX-XQM de broyeur planétaire à billes à fréquence variable dispose de quatre réservoirs de broyage à billes installés sur une table tournante. Lorsque le plateau tournant tourne, l'axe du réservoir effectue des mouvements planétaires, les billes et les échantillons à l'intérieur des réservoirs sont fortement impactés lors d'un mouvement à grande vitesse et les échantillons sont finalement broyés en poudre. Différents types de matériaux différents peuvent être broyés et mélangés par le broyeur avec une méthode sèche ou humide. La taille de la poudre broyée peut être réduite jusqu'à 0,1 micromètre.

Caractéristiques:

Modèle	Broyeur planétaire à boulets TMAX-XQM-0.4
Volume du bac de broyage (L)	0.1L*4
Matériau du réservoir de broyage	Selon les exigences
Médias de broyage	Selon les exigences
Charge maximale par réservoir	Le matériau et le milieu de broyage ne dépassent pas les deux tiers du volume
Taille du matériel d'alimentation	Matériau du sol ≤ 10 mm, autres matériaux ≤ 3 mm
Taille du matériau de décharge	Min 0.1um
Vitesse de rotation	Révolution 335r/min, Rotation 670r/min
Rapport de vitesse  (révolution : rotation)	1:2
Mode vitesse	Fréquence, régulation de vitesse programmable en continu, manuel, synchronisation automatique avant et arrière
Méthode de transfert	Entraînement à engrenages
Tension de travail	220V
Puissance moteur et puissance à fréquence variable	0.75Kw
Manière de travailler	Deux ou quatre canettes fonctionnent en même temps
Durée maximale de fonctionnement continu	72 heures
Taille de l'appareil	750*470*564mm
Poids (n'inclut pas les bocaux et la balle)	80 kg
Commande programmable (surveillance électronique)	Broyeur à boulets utilisant un contrôle de puce de micro-ordinateur de haute technologie, peut être réglé pour avancer et reculer alternativement (0-999min) et avancer, pause, inverser, pause, avancer (0-999min) fonctionnement alternatif selon la procédure. Particulièrement adapté pour le refroidissement ou le fonctionnement intermittent.

Nous pouvons fournir différentes capacités de broyeur planétaire à billes selon vos besoins.



Échantillon de broyage

1. Matériel : Charbon actif

2. Cuve et bille de broyage :  cuve en corindon avec bille en zircone

3. Méthode de meulage :  meulage à sec

4. Vitesse :  560 tr/min (rotation)

5. Équipement sélectionné :  XQM-0.4

6. Volume du réservoir de broyage :  100 mLx4

7.G temps de recherche :  2 heures

8. Finesse :  2um



1. Matière : Thé vert

2. Cuve de broyage :  cuve en acier inoxydable

3. Méthode de broyage :  sec

Vitesse de roulement 4.G :  450 tr/min (rotation)

5. Équipement sélectionné :  XQM-2

6. Volume du réservoir de broyage :  500 mLx4

7. Temps de broyage :  1 heure

8. Finesse :  17um

1. Matériel : Phytothérapie chinoise

2. Cuve de broyage : bocaux en zircone

3. Méthode de broyage :  sec

Vitesse de broyage 4.G : 500 tr/min (rotation)

5. Équipement sélectionné :  XQM-2

6. Volume du réservoir de broyage :  500 mLx4

7. Temps de broyage :  1 heure

taille des particules 8.Discharge : Soluble dans l'eau



1.Application :  Abrasifs et abrasifs ;

2. Matériau :  poudre de verre ;

3. Taille des particules d'alimentation : 0,5  mm ;

4. Quantité d'alimentation :  2 000 g ;

5. Propriétés matérielles :  cassant ;

6. Exigences client :  35 μm ;

7.  Analyse séquentielle :  analyse granulométrique

8. Équipement sélectionné : broyeur planétaire à billes  XQM -4 ;

9. Configuration de pot et de boule :  réservoir de corindon avec la boule de zircone ;

10.  Paramètres de fonctionnement :  rotation 560 tr/min, temps de broyage toutes les 20 minutes en rotation positive et inverse ;

11.  Résultats de broyage :  99 % < 35 μ M ;

12. Résultats (suggestion) :  le  broyeur planétaire XQM -4 peut être utilisé pour broyer la poudre de verre

Outre la machine de broyeur à boulets planétaire, notre usine fournit toutes sortes de pots de moulin , comme le pot de moulin en acier inoxydable, le pot de moulin en zircone, le pot de moulin en alumine, le pot de moulin en nylon, le pot de moulin en PU, le pot de moulin en tungstène, le pot de moulin en métal dur et le moulin en nylon trempé pot etc. De plus, nous fournissons également des billes de broyeur en acier inoxydable, des billes de broyeur en zircone, des billes de broyeur en alumine, des billes de broyeur en PU, des billes de broyeur en acier au carbone, des billes de broyeur en tungstène, etc.



Nous pouvons également fournir toutes sortes de boules de moulin comme des boules d'acier inoxydable, des boules de zircone, des boules d'alumine, des boules d'unité centrale, des boules d'acier au carbone, des boules de tungstène, des boules d'agate, des boules de métal dur, des boules de nitrure de silicium, une boule d'acier à haute résistance à l'usure, des boules d'acier au manganèse , billes de nylon, carbure cémenté, verre cristal et autres matériaux métalliques spéciaux.

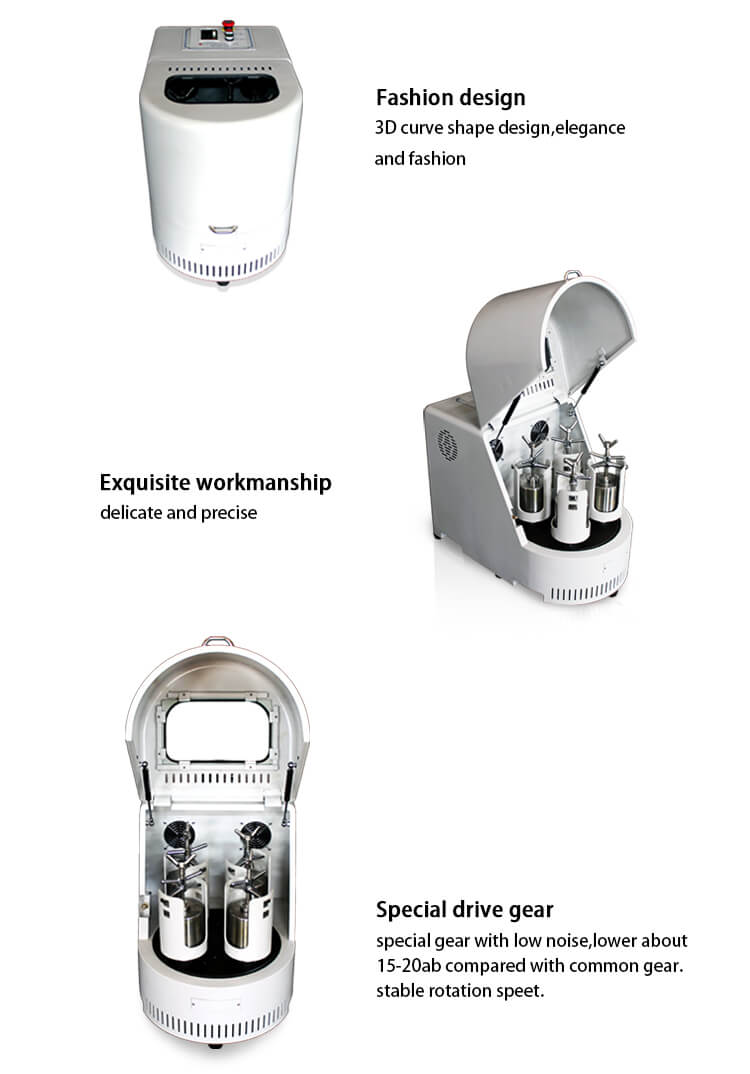

Images détaillées du produit



Guide de sélection du modèle

Sélection de la taille du broyeur planétaire à boulets :

Selon le nombre de matériaux à broyer, choisissez la taille du broyeur planétaire.

Formule de calcul pour la sélection de la taille du broyeur planétaire à billes : a = C /ρ* 3.

Remarque : A est la taille du broyeur planétaire (unité : l), C est la masse du matériau de broyage primaire (unité : kg), ρ est la masse volumique apparente du matériau de broyage (unité : kg/L).

Par exemple, si 2 kg de matériau sont broyés en même temps et que la densité apparente du matériau est de 1,5 kg/L, la taille du broyeur planétaire de la rangée a = 2/ 1,5*3 = 4 L est sélectionnée.



Style de broyeur planétaire à boulets et options de configuration de fonctions spéciales :

Le broyeur à boulets planétaire est divisé en quatre styles verticaux, horizontaux, complets, à double planète, selon les exigences de broyage des matériaux, choisissez les styles correspondants, chaque style de produits peut être équipé d'un équipement de refroidissement ou de chauffage par air en fonction des exigences de température du matériau de broyage.



Tableau de référence pour la sélection du style de broyeur planétaire à boulets et la configuration des fonctions spéciales

Moulin recommandé :

Broyeur à boulets planétaire à rotation complète à 360 degrés
